沖擊式破碎機的結構組成

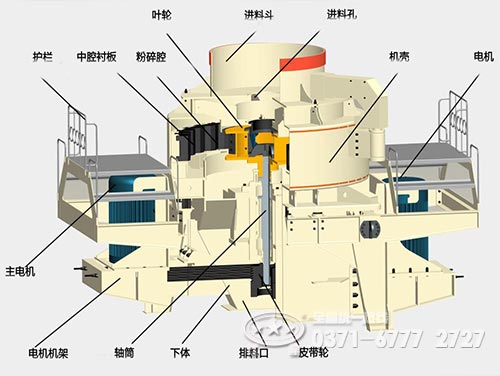

沖擊式破碎機在各大制砂行業得到了廣泛的應用，主要是因為設備的性能高、制砂優、而且故障率小，其設備眾多優勢，都來源于機器配置高，配件都是采用新技術新加工工藝。那么下面我們來看一下沖擊式破碎機的結構組成。

1.進料斗：進料斗是沖擊式破碎機的部件之一，其結構為一倒立的棱臺體，進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機。

2.葉輪：葉輪是一個很關鍵的部件，它是由輪結構由特殊材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉。物料由葉輪上部分料器的中心入料管進入葉輪的中心。由葉輪中心的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口，安裝有特殊材料制成的耐磨塊，可以更換。

3.主軸總成：主軸總成屬于沖擊式破碎機的一個重大部件，其主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。在使用過程中，其主軸很容易引起發熱，損壞主軸，因此，在使用中應加注意，減少此問題的發生。

4.渦動破碎腔：渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到耐磨自襯的作用。

5.底座：渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的中心，用于安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上
