鄂式破碎機與錘式破碎機的區別

發布者：周偉發布：2017-06-29 08:55:52 更新：2022-06-21 17:31:10

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

工業破碎設備種類很多，有首破設備鄂式破碎機（顎破），二段破碎設備錘式破碎機（錘破）、圓錐破碎機等等及細碎設備細碎機等等。鄂式破碎機和錘式破碎機作為工業一、二級破碎的關鍵設備，二者的區別是什么呢？

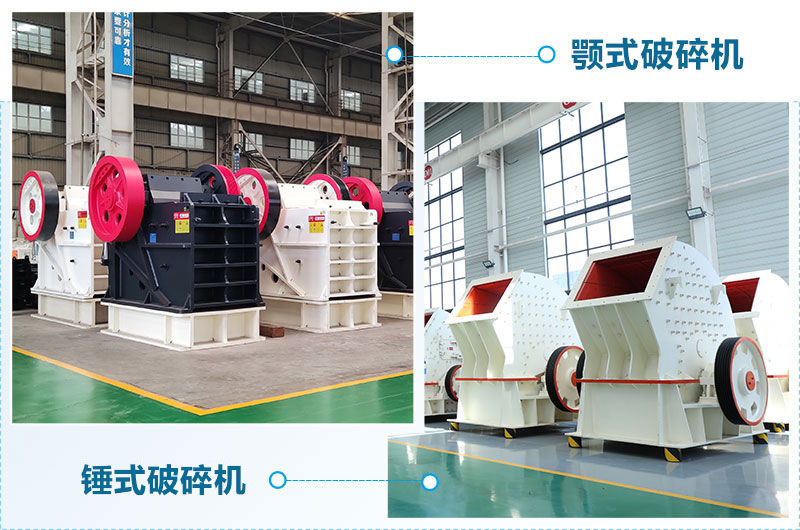

鄂式破碎機與錘式破碎機的區別

一、顎破與錘破介紹

鄂式破碎機是處于生產線前端的破碎設備，通常是用于物料的首破，使用超大軸承鍛造主軸，承載破碎力大，低懸掛運動結構設計，提供更大的破碎比，適用范圍廣。錘式破碎機主要用于工業一、二級破碎機，一次成型，無需二級破碎整形過程，特別適用于破碎石灰石及抗壓強度低于200Mpa中等硬度的石料。

鄂破進行優化運動參數，V型破碎腔深、沒有死區，在破碎腔下部沖程更大，破碎比更大，不會發生堵料，有楔塊調整排料口，減小了工人勞動強度和停機時間，粒度均勻、有助于二段破碎，同時電機座和主機一體化結構，安裝更加簡便、節約占用空間。

顎式破碎機工作現場實拍圖

錘破是升級換代產品，進料口大、既能作為粗碎，同也可中/細碎，模塊化設計，通過更換腔型、進行轉換，也是老式鄂破機和板錘破替代產品，縮減工藝流程，實現一次破碎成型，無需二級破碎整形過程，提高生產效益、節約了人力物力，成品無片狀、無光滑體、多角多棱保證抗壓強度。

錘式破碎機工作現場實拍圖

二、顎破與錘破工作原理不同

鄂式破碎機在運行過程中，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

顎破作業模擬動圖

錘式破碎機工作時，電動機帶動轉子在破碎腔內高速旋轉，物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，最后通過篩板排出機外。

錘破作業模擬動圖

三、顎破與錘破各項參數指標不同

機械設備技術指標是用戶了解進、出料口尺寸及進料粒度、處理能力、所配電機功率等信息的重要途徑之一，用戶通過設備的參數信息結合生產物料屬性及具體生產需求選擇合適型號的破碎設備，以下附上河南紅星機器生產的鄂式破碎機和錘式破碎機參數指標，供用戶參考。

鄂式破碎機技術參數表

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同

錘式破碎機技術參數表

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560
